電子產品跌落測試方法有哪些?

　　跌落測試簡介

　　跌落測試通常是主要用來模擬產品在搬運期間可能受到的自由跌落，考察產品抗意外沖擊的能力。通常跌落高度大都根據產品重量以及可能掉落機率做為參考標準，落下表面應該是混凝土或鋼制成的平滑、堅硬的剛性表面(如有特殊要求應以產品規格或客戶測試規范來決定)。

　　對于不同國際規范即使產品在相同重量下但掉落高度也不相同，對于手持型產品(如手機、平板等)大多數掉落高度大都介于100cm ~ 150cm不等，IEC對于≦2kg之手持型產品建議應滿足100cm之掉落高度不可損壞，MIL則建議掉落高度為122cm，Intel對手持型產品(如手機)則建議落下高度為150cm。試驗的嚴苛程度取決于跌落高度、跌落次數、跌落方向。



　　電子產品跌落測試方法及試驗條件

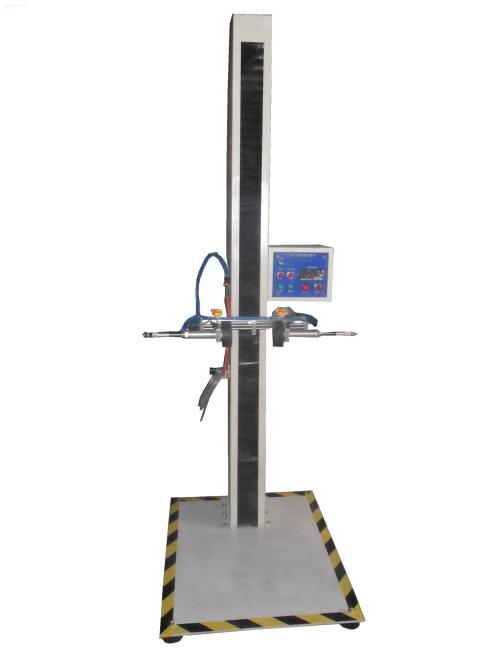

　　方法一：自由跌落

　　目的：確定產品在搬運期間由于粗率裝卸遭到跌落的適應性，或確定安全要求用的最低牢固等級。本試驗主要用于非包裝的試驗樣品，以及在運輸箱中其包裝可以作為樣品一部分的試驗樣品。

　　試驗條件：

　　試驗表面：試驗表面應該是混凝土或鋼制成的平滑、堅硬的剛性表面。必要時，有關規范可以規定其他表面。

　　跌落高度：是指試驗樣品在跌落前懸掛著的時候，試驗表面與離它最近的樣品部位之間的高度。

　　釋放方法：釋放試驗樣品的方法應使試驗樣品從懸掛著的位置自由跌落。釋放時，要使干擾最小。

　　嚴酷等級：應從下列諸值中選取跌落高度：(25)、50、(100)、250、(500)、(1000)mm。帶括號的數值是優選值。注：重型設備不宜經受較高的嚴酷等級。

　　除非有關規范另有規定，試驗樣品應該從每個規定的位置跌落兩次。試驗樣品應按有關規范進行外觀檢測、電性能和機械性能檢測。

　　方法二：重復自由跌落

　　目的：確定可能頻繁跌落到硬表面的接有電纜的元件型裝置，例如連接器和小型遙控裝置，經受重復跌落的適應性。

　　一般說明：本試驗方法是使試驗樣品從規定的高度按規定的次數跌落到硬表面上，為了模擬實際條件，每個試驗樣品應單獨受試，并且通常都帶有一段電纜。試驗的結果應通過試驗樣品的機械、電性能的變化來評定。

　　嚴酷次數：50、100、200、500、1000.

　　跌落高度為：500mm

　　跌落頻率：每分鐘十次。

　　跌落試驗-標準

　　◆ GB/T 4857.1 ◆ GB/T 4857.2 ◆ GB/T 4857.5 ◆ GB/T 4857.17 ◆ GB/T 4857.18

　　跌落試驗-跌落高度

　　針對跌落實驗國家有專門的標準，跌落方式都是一角、三邊、六面之自由落體，跌落的高度是根據產品重量而定。

　　分2250px、1900px、1625px幾個等級

　　包裝貨物重量/(㎏)落下高度/(㎝)

　　1-20.99 lbs(0.45-9.54㎏)0in /(76.20㎝)

　　21-40.99 lbs(9.55-18.63㎏)24in /(60.96㎝)

　　41-60.99 lbs(18.64-27.72 ㎏)18in /(45.72㎝)

　　61-100 lbs(27.73-45.45㎏)2in /(30.48㎝)
